Elektroinstalace bez zbytečného drážkování? Zkuste Sendwix s Éčkem

Elektroinstalace bez zbytečného drážkování? Zkuste Sendwix s Éčkem
Datum publikace
Tagy
První stavební pomoc
Sdílení

Vysoká objemová hmotnost, pevnost, mrazuvzdornost. V zimě tak dobře akumuluje teplo, v létě naopak chlad, dobře si poradí i s vnějším hlukem. To je stručná charakteristika vápenopískových zdicích bloků Sendwix. Pokud si vyberete variantu, obsahující v kódu výrobku písmeno E, získáte navíc další výhodu. Při provádění elektroinstalací vám odpadne velká část té nejhorší práce – vytvoření drážek pro kabely. Ty už totiž budete mít v ceně.

Zásuvka v každém rohu, další u dveří, bodová světla na stěnách i stropě, pevně připojené spotřebiče, ovládání okenních rolet, rekuperace, k tomu slaboproudé rozvody. Při projektování elektroinstalace v rodinném domě je potřeba myslet na všechno. Tomu odpovídá i její rozsah v podobě desítek až stovek metrů kabelů. A ty je nutné zabudovat do konstrukce. Vytváření drážek ve stěnách je přitom práce, která patří k těm nejméně oblíbeným.



sekání drážek pro vedení svislých rozvodů

sekání drážek

Jak poznat Sendwix s integrovanými elektrokanálky?

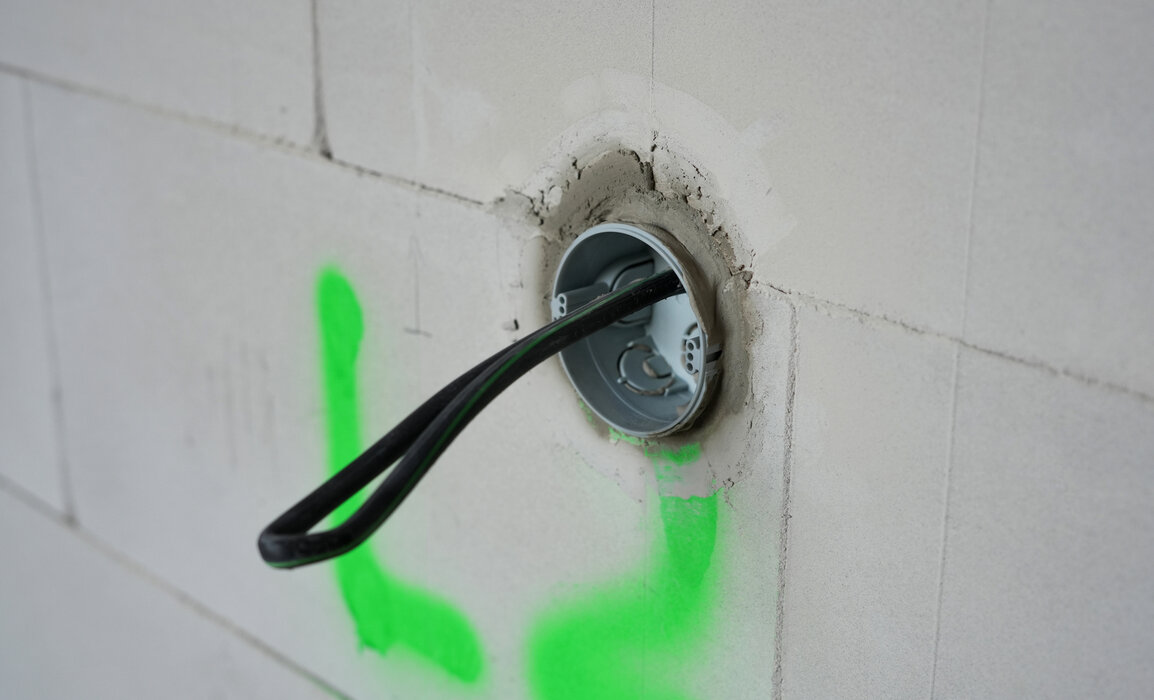

Zdicí bloky Sendwix, u nichž je v označení konkrétní varianty produktu písmeno E, mají svislé elektrokanálky. Jejich průměr je 40 milimetrů, osová vzdálenost pak činí 125 nebo 250 milimetrů. „V ose dutin, na pohledových stranách zdicích bloků, jsou předlisované linky. Reálná poloha každého svislého elektrokanálku je tak na první pohled patrná. Kromě toho prolisy slouží jako pomůcka při vyzdívce, protože k získání průchodů celou výškou stěny je nutné dodržet přesné převazby,“ říká technický konzultant KM Beta Vlastimil Sova.



TIP: Pokud projekt počítá s trasou pro více kabelů, kdy by už elektrokanálek nemusel stačit, používají se vápenopískové profily ve tvaru písmene U. Pomocí nich lze přímo ve stěně vytvořit kapacitní svislý kanál s hloubkou až 120 milimetrů. Sloužit tak může například i pro rozvody vody mezi patry.



Abyste si použitím bloků Sendwix ulehčili práci na vedení svislých rozvodů co nejvíce, dbejte na dodržování pracovních postupů. Pro aplikaci malty nebo lepidla tak nepoužívejte klasický hřeben, ale dávkovač s posuvným hradítkem.

dávkovač na lepidlo



Jaké nářadí použít pro provádění otvorů do zdiva Sendwix?

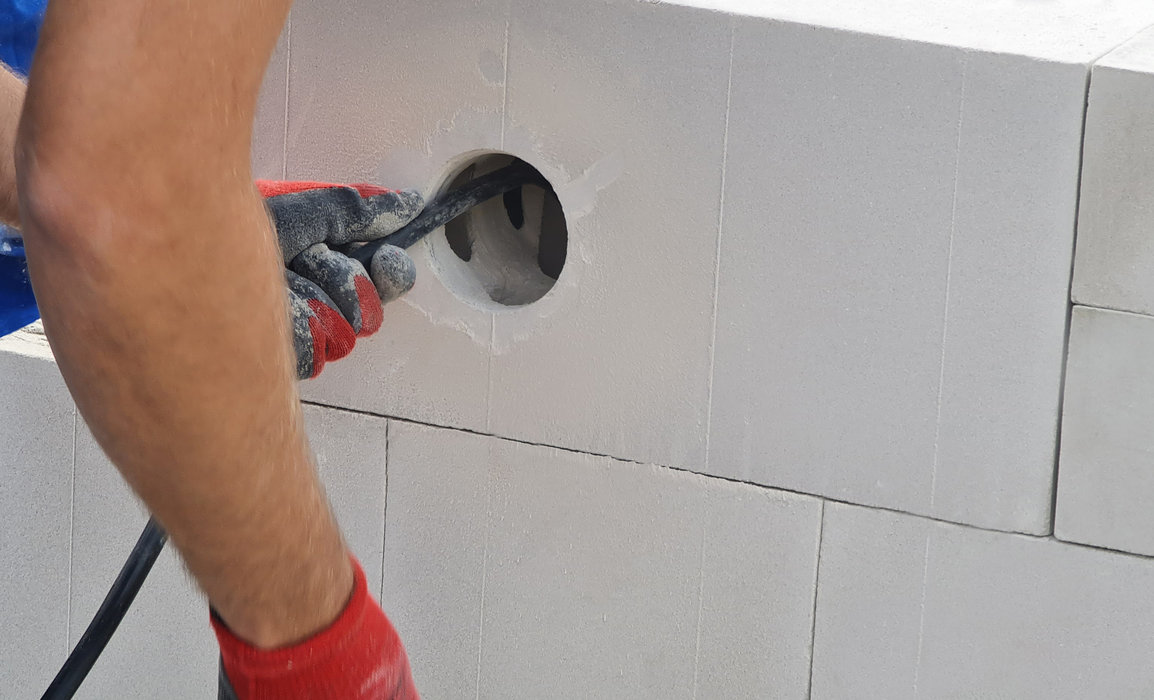

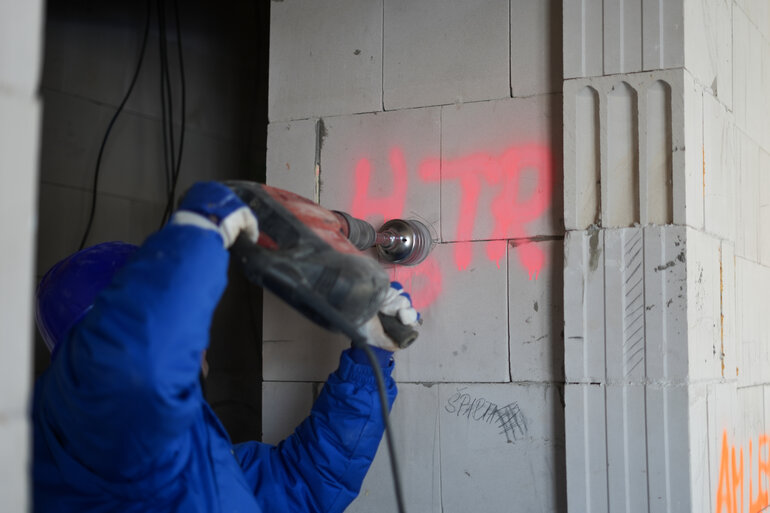

Základem je nářadí. „Určitě neimprovizujte a použijte doporučené nástroje. V první řadě jde o trubkový vrták se segmentovou korunkou. Ten je určen pro otvory na elektroinstalační krabice. Jeho délka by měla být 130 milimetrů, aby bylo možné provrtání až do elektrokanálku i v případě zdiva tloušťky 240 milimetrů a více. Na případné vodorovné vedení je pak nejlepší drážkovací fréza. Buď s diamantovými kotouči nebo korečková, která materiál i přímo odebírá,“ vysvětluje Vlastimil Sova s tím, že diamantové nástroje lze objednat přímo u nás v KM Beta.



POZOR: Provádění drážek rázovými nástroji, tedy v prvé řadě bouracím kladivem, je nepřípustné v jakémkoliv zdivu. Hrozí praskání cihel a jejich odtržení z maltového lože. Tím je narušena pevnost stěny a v budoucnu hrozí například praskání omítek. Se stejnými riziky se budete potýkat i v případě použití ručního sekáče a kladiva.

Jak vyřešit vodorovné trasy elektroinstalace?

Při návrhu vedení elektroinstalace se vždy postupuje tak, aby ve stěnách byly ideálně jen svislé trasy. Maximálně se využívá možnosti pokládat svazky kabelů pod vrstvy podlahových tepelných izolací, případně se umisťují do stropních podhledů. Přesto se občas nevyhnete nutnosti realizovat i vodorovné drážky.

elektroinstalace

Na co si tedy dát v těchto případech pozor? Maximální hloubka drážky se odvíjí od její délky a od tloušťky stěny. Například u zdiva s tloušťkou v rozmezí od 226 do 300 milimetrů je možné realizovat drážku hlubokou až 25 milimetrů, pokud její délka nepřesáhne 1 250 milimetrů. Pokud je drážka delší, musíme hloubku snížit na 15 milimetrů. Zvláštní pozornost pak vyžadují příčky a typicky mezibytové stěny, na které jsou kladeny dva protichůdné požadavky – dobře tlumit hluk a zachovat co nejmenší tloušťku. „Sendwix je na tom v tomto ohledu velmi dobře. Nesmíme si ale zadělat na problémy tím, že zásuvky budou z obou stran proti sobě. Vždy musí být osobě posunuty,“ doplňuje Vlastimil Sova.



TIP: Pokud realizujete vodorovné drážky, je z mnoha důvodů vhodné držet se v doporučených instalačních zónách. Každý dobrý řemeslník toto pravidlo zná, takže při případné rekonstrukci ví, kde má postupovat se zvýšenou opatrností, aby nedošlo k poškození vedení. Dolní zóna je v rozmezí od 150 do 450 milimetrů od dokončené podlahy. Horní pak v témže rozmezí od stropu. Existuje i vodorovná střední zóna – 900 až 1 200 milimetrů od dokončené podlahy.

Vliv na tepelné mosty

Zásah do obvodových stěn, především zeslabování jejich tloušťky může mít nepříjemné následky v podobě obtížně řešitelných tepelných mostů. Platí to zejména v případě jednovrstvého zdiva s vloženou tepelnou izolací. Při použití vápenopískového systému Sendwix nic podobného nehrozí. „Sendwix totiž plní roli nosného zdiva, zajišťuje příznivé mikroklima a tvoří akustickou bariéru. Samotná tepelně-izolační funkce zůstává na vnější kontaktní zateplovací vrstvě. Tepelné mosty jsou tak při správně dodrženém provádění stavby vyloučeny,“ uzavírá Vlastimil Sova.
